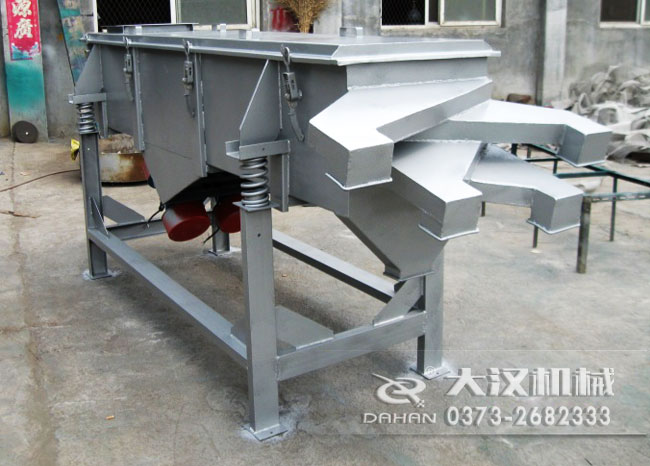

530直線振動篩
530直線振動篩為500mm(寬)x3000mm(長)的直線振動篩。根據客戶篩分過濾要求可單層或多 層使用，最多可達到五層。主要用于粉狀或顆粒狀干式物料的篩分或液體物料的過濾，篩分 最細可達到325目/英寸。采用角度可調控的激振源。篩框一般為木質結構，若篩分腐蝕性物 料時，與物料接觸部分可以采用不銹鋼制作。 DZSF系列直線震動篩
我廠生產的DZSF系列直線震動篩 是與中國礦業學院聯合設計制造，多年來我廠工程技術人員廣泛聽取用戶反饋信息，不 斷對產品設計進行改進，多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯 定和贊譽。 工作原理
DZSF系列直線震動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所 產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此 篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力 的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分 級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒 狀物料的篩分。給料粒度不大于10mm.。 工作特點

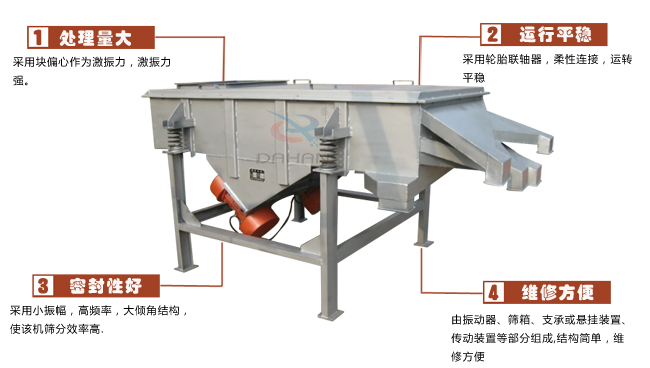

該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、 無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。 主要適用行業
該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷 等行業中干式粉狀物料的篩分。 型號說明
D----------------------------------電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF---------------------------------篩分機
1030-------------------------------篩面尺寸（1000mm寬x3000mm長)
1----------------------------------一層(一層篩網二個出料口)
S---------------------------------（304不銹鋼）鋼板材質
篩分原理

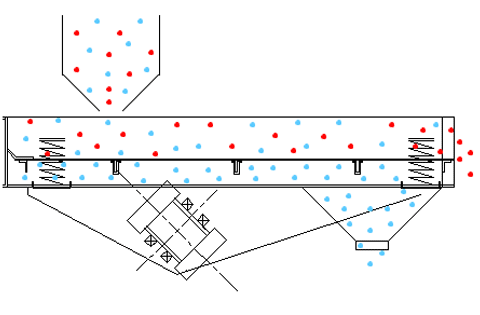

物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩 分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入 料倉或盛料筒.

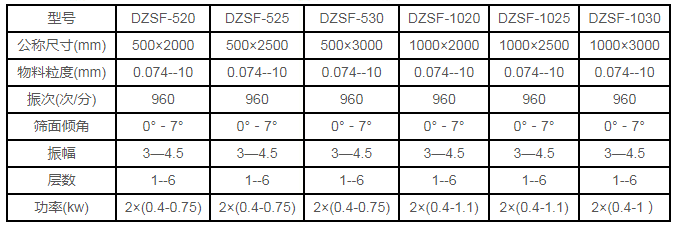

主要技術參數和外形尺寸

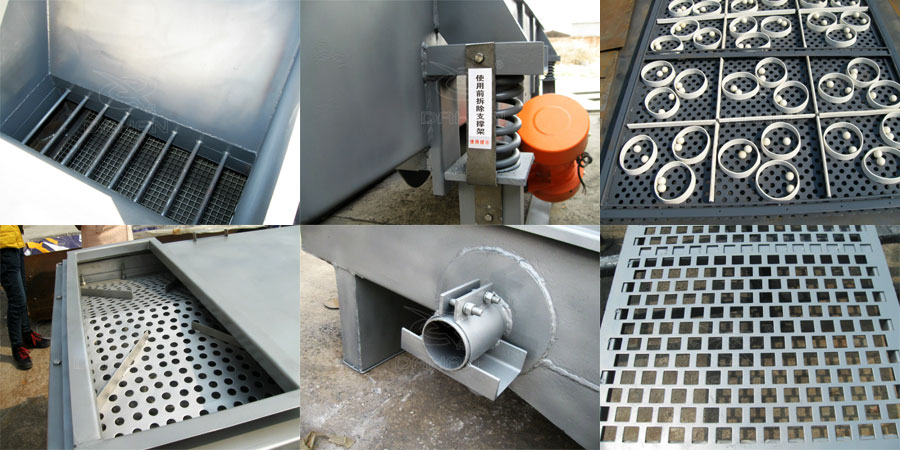

  結構說明
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部 分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須 反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地 面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱 下面的槽鋼應相互平行。
安裝調試與使用
該設備應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗�，�?yīng)在工作臺與設備機座之 間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。
注意：設備安裝到位后，開機前必須將運輸時用來 固定篩體和機座的裝置拆掉。
新篩機安裝好以后，應按以下要求檢查：
1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。
2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機 的振動部分切勿與機外其它物體有任何硬性連接或接觸。
3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有 異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口 設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。
4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時， 不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應 在進料口上加一層較粗的篩網作緩沖。
5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏 心重錘的夾角來增減激振力），使篩機達到篩分效果。
6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開 停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
